Bonfix boileraansluitset

Deze Bonfix aansluitset met slang en inlaatcombinatie is een universele set bestaande uit een inlaatcombinatie, aansluitslangen, afvoerslang en overige benodigdheden om een close-in boiler aan te sluiten op de waterleiding en de kraan.

De Bonfix aansluitset kan gebruikt worden voor verschillende boilers. Als alle aansluitpunten in de buurt zitten dan kunt u met deze set alle voorzieningen creeren om de boiler aan te sluiten.

Ook bij oude installaties kan het verstandig zijn alles te vervangen met name omdat de inlaatcombinatie erg belangrijk voor de levensduur en goede werking van de boiler.

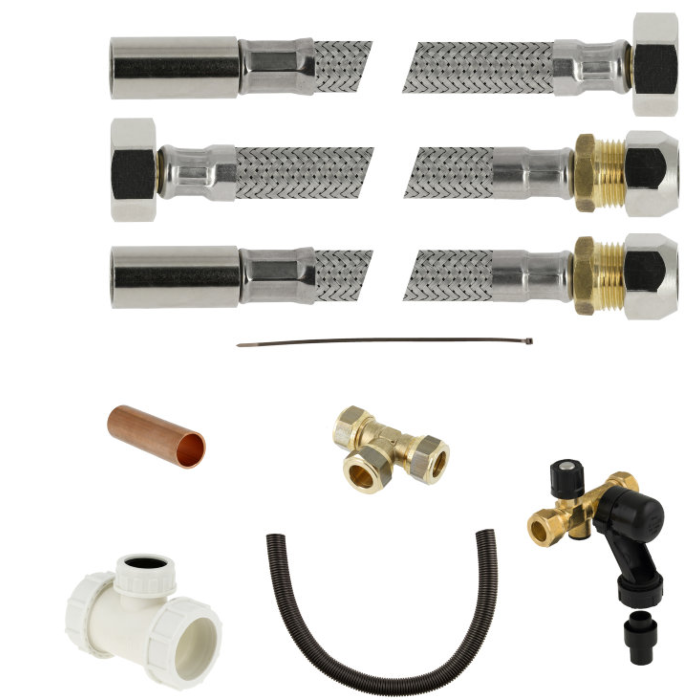

Inhoud:

• inlaatcombinatie 2x knel 15 mm
•  T-stuk 3x knel 15 mm
•  T-stuk pvc 40 x 25 x 40 mm
•  koperen leiding 15 mm, 5 cm.
•  kunststof slang flexibel 600 mm
•  rvs flexibele aansluitleiding 50 cm. 10 mm x Ø15 mm insteek
•  rvs flexibele aansluitleiding 50 cm. 3/8"wartelmoer x Ø15mm insteek
•  rvs flexibele aansluitleiding 50 cm. 3/8'wartelmoer x 10 mm knel
•  tiewrap

Let op: de boiler dient aangesloten te worden volgens plaatselijk geldende voorschriften!

• Bepaal de plaats van de boiler
• Koud-waterleiding goed doorspoelen
• Monteer de flexibele RVS aansluitleiding met 3/8” wartelmoer x 10 mm knelkoppeling (1a) op respectievelijk de warmwateraansluiting van de boiler en de warmwateraansluiting van de kraan
• Monteer de flexibele RVS aansluitleiding met ⅜” wartelmoer x Ø15 mm insteek (1c) op respectievelijk de koud-wateraansluiting van de boiler en de BONFIX inlaatcombinatie (15 mm klemaansluiting) (3)
• Bevestig de inlaatcombinatie (3) met de 15 mm knelaansluiting op de Ø15 mm koperen leiding (2) en sluit deze leiding aan op het BONFIX messing knel T-stuk 15 mm (4)
• Monteer de flexibele RVS aansluitleiding met Ø15 mm insteek en 10 mm knel (1b) op het messing T-stuk 15 mm (4) en de koud-wateraansluiting van de kraan
• Draai de trechter van de inlaatcombinatie (3) verticaal naar beneden en sluit de flexibele kunststof slang (5) aan d.m.v. het kunststofverloopstuk op de trechter van de inlaatcombinatie (3)
• Sluit de kunststof slang (5) aan op het kunststof klem T-stuk (7) en monteer dit T-stuk (7) op de afvoer
• Met behulp van de tiewrap (6) maakt u een bocht in de flexibele slang (5), dit voorkomt stankoverlast
• Vul de boiler met water door de warmwaterkraan en de hoofdafsluiter te openen
• Sluit de warmwaterkraan zodra er water uit de kraan stroomt en controleer de knelverbindingen
