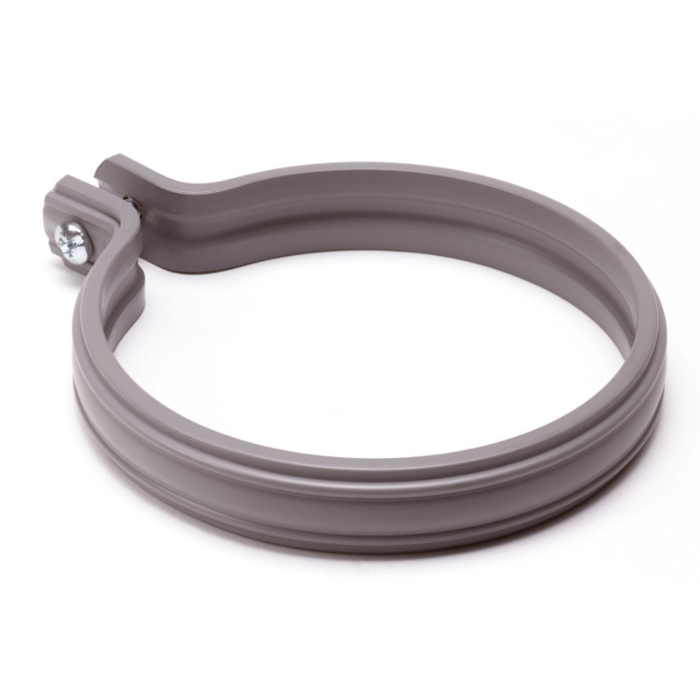

BIS PVC beugel, model B1

Zware kwaliteit ééndelige BIS pvc-beugel, model B1 voor belaste en hangende pvc buizen. Alleen leverbaar voor grotere diameters leidingen vanaf 110mm t/m 200 mm. Deze sterke beugel is gemaakt van hard pvc (polyvinylchloride) en is UV-gestabiliseerd.

Messing sluitschroef en sluitmoer zijn onverliesbaar reeds aan de beugelband verbonden

Alleen te bevestigen met de BIS klemnok B1 M8. (apart bijbestellen)

Beugels zorgen voor bevestiging van het leidingwerk aan de bouwkundige constructie. Beugels zijn nodig wanneer een lei- ding niet ingestort wordt. Er zijn vastpuntbeugels ( xpuntbeu- gels) en glijbeugels. Als op een beugelopschrift niet vermeld wordt om welk type het gaat, dan betreft het een glijbeugel.

Bij staande leidingen komt de gewichtsbelasting van de buis, gevuld met water, in de schuifrichting van de beugel. De vast- puntbeugel en de bevestiging van de beugel aan de wand moeten daarom bestand zijn tegen grote krachten. Bovendien moet de beugel voldoende grip hebben op de leiding. Daartoe moet de beugel geplaatst worden onder een mof.

Een andere mogelijkheid is een beugel met een rubberinlage die zodanig gecomprimeerd wordt bij het aandraaien van de beugelschroeven dat hij het gewicht van de leiding kan dragen. Een beugel met rubberinlage heeft bovendien het voordeel dat minder contactgeluid wordt doorgegeven. Bevestig van- wege contactgeluid nooit beugels aan lichte wanden of aan andere leidingen. Bij liggende leidingen moeten de beugels het gewicht van de leiding dragen dwars op de schuifrichting. Binnen het gebouw kunnen lichte glijbeugels of zelfs ophang- band worden toegepast. Als alle verbindingen trekvast zijn, is een eenvoudige bebeugeling voldoende.

Bij het gebruik van expansiestukken of steekverbindingen moeten de beugels schuifkrachten als gevolg van expansie- krachten kunnen overbrengen. Hiervoor zijn meestal alleen stalen vastpuntbeugels met korte draadstanglengtes geschikt. Stalen beugels en andere stalen componenten moeten elec- trolytisch verzinkt (gegalvaniseerd) zijn. In een droge omgeving is dit voldoende. Beugels in een vochtige omgeving moeten minimaal thermisch verzinkt zijn.
